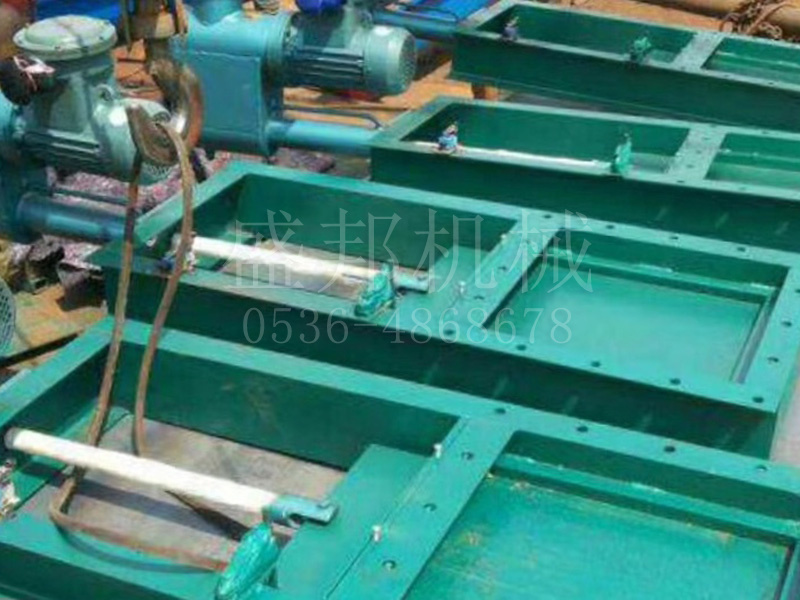

SSC電動插板閥又稱為電動插板門，它是一種閘板與閥座始終緊密接觸密封的閥門。電動插板門啟閉件是閘板，閘板的運動方向與流體方向是相垂直的，電動插板閥只能做全開和全關，不能做調節和節流。閘板有兩個密封面，常用的模式扎辦法的兩個密封面形成楔形、楔形角隨閥門參數而異。

　　盛邦電動插板閥分為：單向電動插板閥、雙向電動插板閥、圓口電動插板閥、方口電動插板閥

盛邦電動插板閥結構特點：

　　結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門為電動執行器驅動操作。

電動插板閥的工作原理：

　　閘板上有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全部脫離和相吻合的動作。主要由框架、閘板、電機、螺母等零件構成，根據電機使活螺桿帶動閘板沿水平方向往復運動，達到閘門的啟閉。

電動插板閥的特點：

1、流體阻力小，密封面受介質的沖刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制，不擾流、不降低壓力。

4、形體簡單，結構長度短，制造工藝性好，適用范圍廣泛。

電動插板閥的技術參數：

公稱通徑范圍：DN50-DN500（規格可以定做）

公稱壓力范圍：1.0MPa-1.6MPa

材質：鑄鋼、不銹鋼

閘板材質：碳鋼、不銹鋼，可按客戶要求定做各種非標插板閥

連接形式：對夾式

閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠

堆焊2Cr13、硬質 合金

填料密封：石墨盤根，四氟盤根
